一、产品概述

双法兰中线软密封衬胶蝶阀，综合了偏心法兰蝶阀和中线对夹蝶阀的部分优点，填补了偏心法兰蝶阀与中线对夹蝶阀之间的一块空白。阀体内腔过流部分采用硫化橡胶设计，阀体阀座结合为一整体，具有良好的密封性能。可广泛的用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，具有良好的调节和截流性能。

二、产品特点

轴板无销连接，结构紧凑，法兰连接，安装便捷

90°启闭，蜗轮传动，操作力矩小

双向密封，性能优良，零件加工性能优越

流量特性趋于直线，调节性能好

密封副材料多样，可供用户选择

阀门可用于管端做放空阀使用，性能可靠

阀座阀体有机地结合为一体，使阀门具有较长的使用寿命

三、采用标准

项目名称 采用标准

设计制造验收 GB/T 12238-2008

阀门结构长度 GB/T 12221-2005

阀门法兰连接 GB/T 17241.6-2008

阀门密封试验 GB/T 13927-2008

四、性能参数

产品名称 法兰式蜗轮软密封蝶阀

连接型式 法兰式

公称通径 DN50-DN1000

公称压力 PN10/PN16

试验压力 壳体试验：公称压力×1.5倍

密封试验：公称压力×1.1倍

外表喷涂 磁漆

驱动型式 蜗轮减速器

适用温度 -30～180℃

适用介质 水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等

五、零部件可选材料

零件名称 可选材料

阀体 灰铸铁（CI）、球墨铸铁（DI）、铸钢（WCB）、不锈钢（CF8/CF8M）

阀板 球磨铸铁覆尼龙（N）、球墨铸铁电镀（D）、CF8（P）、CF8M（R）、双相钢（S）、铝青铜（T）

阀座 三元乙丙（EPDM）、丁腈橡胶（NBR）、聚四氟乙烯（PTFE）、氟橡胶（VITON）、硅橡胶（SEP）、耐热EPDM、耐磨EPDM

阀轴 45#镀铬、不锈钢SS416、不锈钢SS304

驱动 铸铁减速器，铸铝减速器

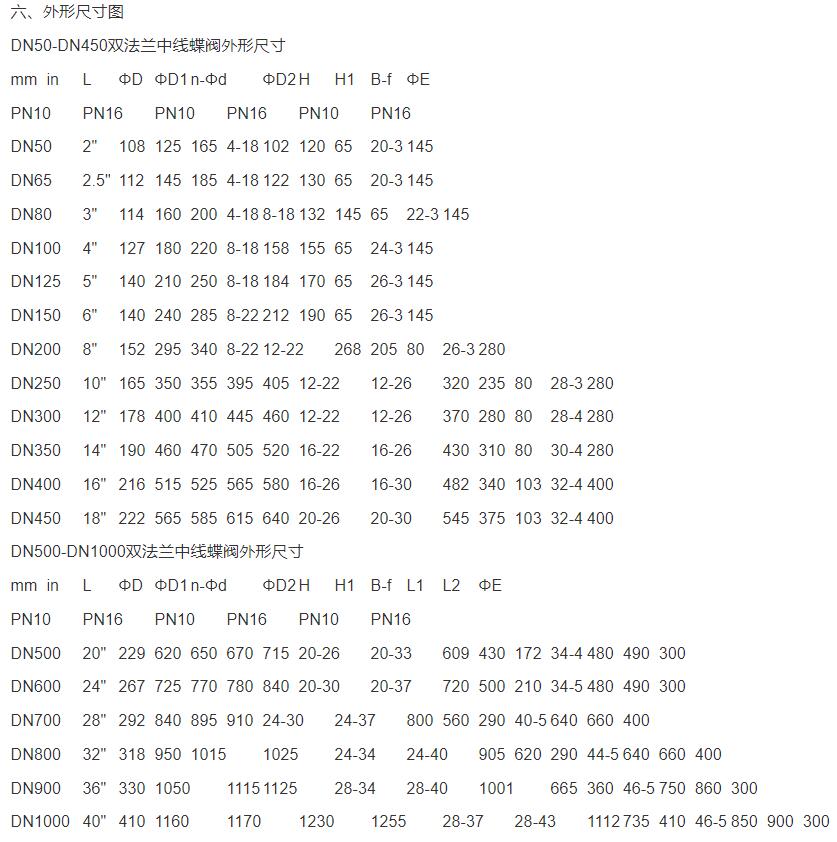

七、安装注意事项

1、管道法兰必须与阀门压力标准相符。

2、使用安装前应检查使用条件是否与本蝶阀性能相符。

3、安装前应清理阀门内腔和密封面，不许有污物附着，新管道在使用前应打开阀门用空气或水清扫管道后再使用。

4、阀座两端突出阀体端面作为法兰密封垫，蝶阀安装时不可再加密封垫。

5、蝶阀可以安装在水平、垂直及任意角度的管道上，并可双向使用；蝶阀不得安装在管道拐角处，不允许倒立安装。

6、安装时蝶阀处于关闭位置，确保蝶板不与管道法兰等磕碰。

7、确认法兰焊接无误，蝶阀装上后不允许再焊接法兰。

8、蝶阀如发现启闭失常，应查明原因、排除故障；不得利用敲、砸、撬和手柄接杆加长等方法强行启闭。

9、蝶阀在运输、储存过程中，蝶板不得与硬物磕碰，并应打开8-10°的位置，以确保在此期间密封面不受损伤。
