一、产品概述

三通球阀分L型（Q44型）和T型（Q45型）。L型三通球阀只能连接相互正交的两条管道，不能同时保证第三条管道的相互连通，只起分配作用；T型三通球阀能使三条正交的管道相互连通和切断第三条通道，起分流、合流作用。三通球阀即可采用手柄、蜗轮进行手动操作，也可与电动装置或气动装置配套连接，通过中控PLC控制系统，可轻松实现集中远距离对阀门自动化控制，能极大的提高生产效率，节约人力、时间，提高安全性。

二、产品特点

采用一体化结构，四面阀座的密封型式，法兰连结少，可靠性高，设计实现了轻量化

结构型式分L型和T型，根据不同的工况要求选择适当的三通球阀

L型三通球阀只能连接相互正交的两条管道，不能保持第三条管道的相互连通，只起分配作用

T型三通球阀能使三条正交的管道相互连通和切断第三条通道，起分流、合流作用

使用寿命长，流阻小，流通能力大

三、采用标准

项目名称 采用标准

设计制造验收 GB/T 12237-2007

阀门结构长度 GB/T 12221-2005

阀门法兰连接 GB/T 9113-2010

阀门密封试验 GB/T 13927-2008

四、性能参数

产品名称 三通球阀（L型）

连接型式 法兰式、螺纹式

公称通径 DN15-DN300

公称压力 PN16

试验压力 壳体试验：公称压力×1.5倍

密封试验：公称压力×1.1倍

外表喷涂 不锈钢本体、其它材质喷漆

驱动型式 手柄、蜗轮、电动、气动

适用温度 -29～160℃

适用介质 水、油、气、蒸汽、硝酸类、醋酸类

五、零部件可选材料

零件名称 可选材料

阀体/阀盖 不锈钢（CF8/CF8M/CF3M）、铸钢（WCB）

球芯 CF8（P）、CF8M（R）、CF3M（RL）、铸钢（C）

阀座 PTFE、PPL

阀轴 F304、F316、F316L、20Cr13

填料 PTFE、石墨

手柄 不锈钢、碳钢

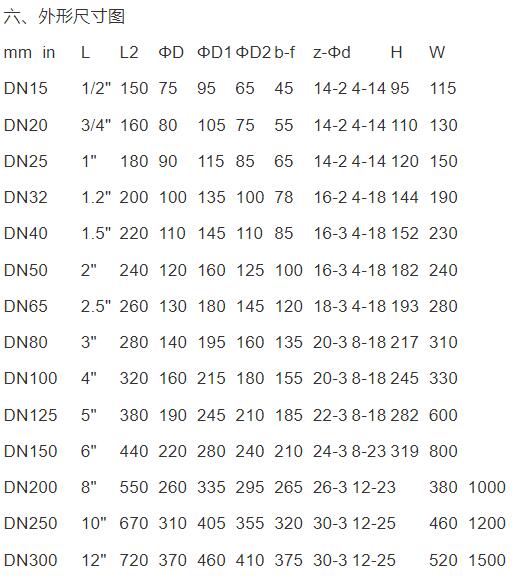

七、安装注意事项

1、确定三通球阀的类型（L型或T型）与工况需求相符。

2、取掉法兰两端的护盖，清理内腔无杂质、异物。

3、与管道连接前，须先清理管道内残存的焊渣和杂物。

4、安装时，不要用阀的执行机构部分作为起重吊装，以避免损坏执行机构和附件。

5、本阀不受介质方向限制，可安装在水平或垂直的管道上，应预留手动操作及维修空间。

6、管道安装点不可有低垂或者承受外力的现象，应用管道支架或者支撑架来消除管线的偏离。

7、管道与法兰之间需安装密封垫。

8、与管道连接后，应均匀用力多次交叉拧紧各螺母。

八、操作使用说明

1、操作前确认管路和阀门被清洗过。

2、操作机构带动阀杆、球体，顺时针旋转1/4圈（90°），阀门关闭；逆时针旋转1/4圈（90°），阀门开启

3、阀门运行一段时间以后 ，若填料压盖处有微泄发生，将压紧螺母适当拧紧，泄漏即可消除。
