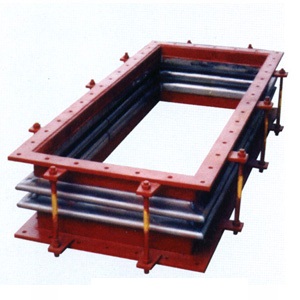

矩形波纹补偿器又称又称波纹膨胀节，波纹伸缩节。该产品具有轴向、横向、角向补偿功能。
型号：DN1000-DN5000，压力级别0.01-0.25Mpa
连接方式：1、法兰连接 2、接管连接
轴向补偿量：根据用户要求
主要数据表
端面尺寸
LpxLs(mm) | 1000×800 | 1500×800 | 2000×800 | 2500×800 | 3000×800 |
波数n | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
补偿量Xo(mm) | 42 | 21 | 42 | 21 | 42 | 21 | 42 | 21 | 42 | 21 |
总长
L
(mm) | LO | 310 | 470 | 310 | 470 | 310 | 470 | 310 | 470 | 310 | 470 |
L2 | 360 | 520 | 360 | 520 | 360 | 520 | 360 | 520 | 360 | 520 |
L3 | 410 | 570 | 410 | 570 | 410 | 570 | 410 | 570 | 410 | 570 |
L4 | 460 | 620 | 460 | 620 | 460 | 620 | 460 | 620 | 460 | 620 |
轴向刚度
Kx(kgf/mm) | 0.0211
XL' | 0.0106
XL' | 0.0211
XL' | 0.0106
XL' | 0.0211
XL' | 0.0106
XL' | 0.0211
XL' | 0.0106
XL' | 0.0211
XL' | 0.0106
XL' |
端面尺寸
LpxLs(mm) | 3500×800 | 4000×800 | 5000×800 | 4500×1120 | 3171×2716 |
波数n | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
补偿量Xo(mm) | 21 | 38 | 21 | 38 | 21 | 38 | 21 | 38 | 21 | 38 |
总长
L
(mm) | LO | 310 | 470 | 310 | 470 | 310 | 470 | 310 | 470 | 310 | 470 |
L2 | 360 | 520 | 360 | 520 | 360 | 520 | 360 | 520 | 360 | 520 |
L3 | 410 | 570 | 410 | 570 | 410 | 570 | 410 | 570 | 410 | 570 |
L4 | 460 | 620 | 460 | 620 | 460 | 620 | 460 | 620 | 460 | 620 |
轴向刚度
Kx(kgf/mm) | 0.0211
XL' | 0.0357
XL' | 0.0211
XL' | 0.0357
XL' | 0.0211
XL' | 0.0357
XL' | 0.0211
XL' | 0.0357
XL' | 0.0211
XL' | 0.0357
XL' |
