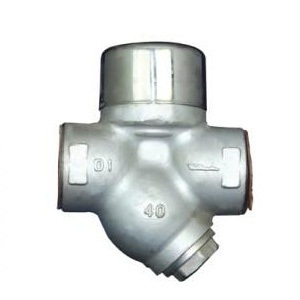

CS19H、CS69H热动力式Y型蒸汽疏水阀是利用热动力学特性，当凝结水排流较低时会发生二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。
性能参数/主要零部件材料表
工作压力范围 | 0.05-6.4MPa | 高允许温度 | 325℃ |
阀体、阀盖 | WCB/304 | 阀片 | 2Cr13/304 |
阀座 | 2Cr13/304 | 过滤网 | 不锈钢 |
主要外形连接尺寸
型号 | 公称通径 | L | H | H1 | ? |
CS19H-16/25/40 CS69H-16/25/40 | 15 | 90 | 110 | 50 | 53 |
20 | 90 | 112 | 52 | 53 |
25 | 90 | 118 | 56 | 53 |
32 | 130 | 160 | 81 | 77 |
40 | 130 | 160 | 81 | 77 |
50 | 150 | 195 | 95 | 80 |
