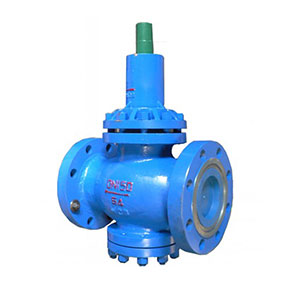

Y42X弹簧薄膜式减压阀维修

Y42X

工作原理：

薄膜式减压阀型号：Y42X	薄膜式减压阀公称通径：15mm-500mm	薄膜式减压阀使用压力：1.6Mpa~10.0Mpa
薄膜式减压阀连接方式：法兰连接	薄膜式减压阀形式：弹簧式	薄膜式减压阀主要功能：起减压保护作用
薄膜式减压阀使用介质：水管道	薄膜式减压阀材质：碳钢.不锈钢	薄膜式减压阀标准：机械部标准或定做非标

弹簧薄膜式减压阀结构特点：

本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

弹簧薄膜式减压阀主要技术参数

公称压力(Mpa)	1.0	1.6	2.5
壳体试验压力(Mpa)*	1.5	2.4	3.75
密封试验压力(Mpa)	1.0	1.6	2.5
高进口压力(Mpa)	1.0	1.6	2.5
出口压力范围(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃

弹簧薄膜式减压阀主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

弹簧薄膜式减压阀流量系数：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

弹簧薄膜式减压阀主要外形尺寸：

型号	公称压力PN(Mpa)	公称通径 DN(mm)	尺寸 (mm)
型号	公称压力PN(Mpa)	公称通径 DN(mm)	L	H₁	H₂	H	D₁	D₂	Z-фd	Kg
Y42X-16	1.6	20	160	89	220	105	75	55	4-14	11
		25	180	101	335	115	85	65	4-14	13.5
		32	200	107	345	135	100	78	4-18	17
		40	220	113	370	145	110	85	4-18	20.5
		50	250	120	370	160	125	100	4-18	23
		65	280	125	370	180	145	120	4-18	26
		80	310	140	460	195	160	135	8-18	38.5
		100	350	150	520	215	180	155	8-18	40.5
		125	400	190	560	245	210	185	8-18	56
		150	450	205	580	280	240	210	8-22	90
		200	550	220	630	335	295	265	12-22	106
		250	600	270	750	405	355	320	12-25	145
		300	800	310	780	460	410	375	12-25	330
		350	850	390	850	520	470	435	16-25	505
		400	900	420	925	580	525	480	16-30
Y42X-25	2.5	20	160	89	220	105	75	55	4-14	12
		25	180	101	335	115	85	65	4-14	15
		32	200	107	345	135	100	78	4-18	18.5
		40	220	113	370	145	110	85	4-18	22
		50	250	120	370	160	125	100	4-18	25
		65	280	125	370	180	145	120	4-18	28
		80	310	140	460	195	160	135	8-18	41
		100	350	150	520	230	190	160	8-23	60
		125	400	200	560	270	220	185	8-25	97
		150	450	210	580	300	250	218	8-28	114
		200	550	245	630	360	310	278	12-25	153

如有需要请参照以下减压阀调压步骤

1关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至上位置（相对低出口压力），然后关闭减压阀后闸阀；

2慢慢开启减压阀前的闸阀至全开；

3顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准），调整好后，将锁紧；

4螺母锁紧打开减压阀后闸阀；

5如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
