Y45H Y杠杆式蒸汽减压阀
Y45H Y
工作原理:

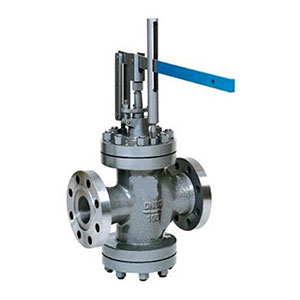

Y45H/Y杠杆式蒸汽减压阀

杠杆式减压阀型号:Y45H杠杆式减压阀公称通径:15mm-500mm杠杆式减压阀使用压力:1.6~10.0Mpa
杠杆式减压阀连接方式:法兰连接杠杆式减压阀形式:杠杆式杠杆式减压阀主要功能:起减压保护作用
杠杆式减压阀使用介质:蒸汽管道杠杆式减压阀材质:不锈钢 .碳钢杠杆式减压阀标准:机械部标准或定做非标

杠杆式蒸汽减压阀结构特点

减压阀主要由阀体、阀座、阀瓣等零件组成,采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式,可配用DKJ型或其它型角行程电动执行器,实现遥控和自动控制。
本系列产品的减压比用到0.6较为合适。
本产品主要用于蒸汽管路,调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。

杠杆式蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa)1.62.54.06.410.016.0
壳体试验压力(Mpa)2.43.756.09.615.024
密封试验压力(Mpa)1.762.754.47.0411.017.6
高进口压力(Mpa)1.62.54.06.410.016.0
出口压力范围(Mpa)佳减压比0.6
渗漏量0.5%QMax
温量-压力等级ANSI B16.34

杠杆式蒸汽减压阀主要零件材料

零件名称零件材料
阀体 阀盖 底盖WCB
阀座304
阀瓣2Cr13
阀杆2Cr13
垫片柔性石墨/1Cr18Ni9
导向套2Cr13
填料柔性石墨
螺栓35CrMoA
螺母45

杠杆式蒸汽减压阀v流量系数(Cv)

DN506580100125150200250300350400500
Cv20255060701101502304205407101020

杠杆式蒸汽减压阀外形尺寸(PN1.6-4.0)

公称通径DN外 形 尺 寸
LL1HHll
50300150520190565
65340170540205650
80380190550215650
100400215580240800
125430225620275800
150450230650320800
200500260790340800
250550285850370800
300750395940460900
350850445990530900
40095055011206601000
500113068016608001000

杠杆式蒸汽减压阀外形尺寸 (PN6.4-16.0) 单位:mm

公称通径DN外 形 尺 寸
LL1HHll
50300150520200565
65340170540215650
80380190550225650
100400215580250800
125430225620285800
150450230650330800
200500260790355800
250550285850390800
300750395940480900
350850445990550900
40095055011207001000
500113068016608201000

如有需要请参照以下减压阀调压步骤

1关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境将调节螺钉按逆时针旋转至上位置(相对低出口压力),然后关闭减压阀后闸阀;

2慢慢开启减压阀前的闸阀至全开;

3顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准),调整好后,将锁紧;

4螺母锁紧打开减压阀后闸阀;

5如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。
