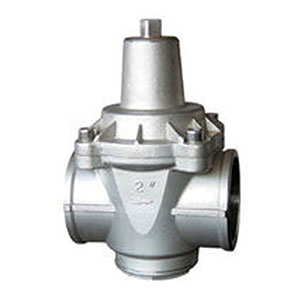

YZ11X不锈钢支管式减压阀
本厂生产的支管式减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。它可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可保护所有的水龙头和其它水器具。
支管减压阀特点
- 霜冻损坏，在寒冷地区应注意保温。
- 水流方向装错，减压阀变成止回阀，出口压力为0。
- 弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。
- 旁通管漏水，使P2偏离设定值，鉴于本减压阀优越的可靠性和耐久性，建议不安装亮度通管为宜。
支管减压阀工作原理
出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值（其变化量仅为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。
采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。 耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。 出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。 极佳的水力特性，压力损失小，减压比可达成10：1以上。 可满足多种减压要求，特别适用于支管减压系统。
支管减压阀主要技术参数
类型 | 型号 | 公称压力
PN（MPa） | 公称通径
DN（MPa） | 连接形式 | 阀体材料 | 出口压力（MPa） | 工作℃ |
支管减压阀 | YZ11X-16T
YZ11X-25T | 1.6，2.5 | 15~50 | 内螺纹 | 青钢 | 0.05~0.6（可调） | 80 |
YZ11X-16P
YZ11X-25P | 不锈钢 |
支管减压阀主要尺寸
公称通径DN（MPa） | 尺寸（MM） | 重量（Kg） |
MM | in | A | B | C | φG |
15 | 1/2 | 31 | 60 | 76.5 | 59 | 1.2 |
20 | 3/4 | 31 | 75 | 76.5 | 73 | 1.2 |
25 | 1 | 36 | 88 | 85 | 81 | 1.4 |
32 | 11/4 | 42 | 93 | 98 | 81 | 1.5 |
40 | 11/2 | 45 | 98 | 102 | 85 | 2 |
50 | 2 | 54 | 130 | 117 | 98 | 2.65 |
如有需要请参照以下减压阀调压步骤
1关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至上位置（相对低出口压力），然后关闭减压阀后闸阀；
2慢慢开启减压阀前的闸阀至全开；
3顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准），调整好后，将锁紧；
4螺母锁紧打开减压阀后闸阀；
5如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
