一、产品概述

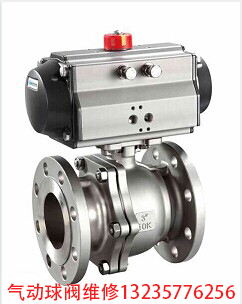

气动球阀是以一定压力（一般小于0.8MPa）的空气，利用气缸内活塞的往复运动转换为回转运动，使球阀启闭的阀门。该阀由气缸、机械执行机构和蝶阀本体组成，用户使用时应在输气管路中配装电磁换向阀、空气滤清器、油雾器、节流阀、减压阀等启动附件。通过PLC中控系统，可轻松实现阀门的集中、远距离自动化控制，能极大的提高生产效率。

二、产品特点

90°旋转，启闭迅速、轻便，适用于经常操作

流体阻力小，全通径，基本没有流阻

结构简单，体积小，重量轻，便于维修，密封圈一般是活动的，拆卸更换方便

阀座广泛采用各种氟塑料，耐各种腐蚀，它有两个密封面，精密可靠，密封性能可靠

球芯启闭过程中有擦拭性，可用于带悬浮固体颗粒的介质中，不受介质流向限制

无振动、噪音小

三、阀门零部件名称及附件介绍

阀门在管道系统中，用来控制流体方向、压力、流量的装置。

双作用气动执行器控制阀门的开启和关闭。

单作用气动执行器电路、气源切断或有故障时，通过气缸内部的弹簧装置，自动关闭或打开阀门。

二位五通电磁阀用于气动阀门的“开启”或者“关闭”的电控操作。电磁阀按安装形式可分为板接式和管接式。电磁阀可直接安装在执行器侧面，无须任何管子连接（即板接式）。也可将多台电磁阀组合在一起，形成电磁阀组，安装在电气控制箱里（即管接式）。电磁阀有防水型（IP65）和防水防爆型（ExdⅡBT4）；有单电控和双电控。额定电压AC220V、DC24V，4.5W。气源接口G1/4"，排气接口G1/4"或G1/8"。“开启”或“关闭”有速度要求时请及时与供货商联系。

限位开关回信器是传送阀门位置信号到现场及中控室的装置，它能直接安装在执行器的顶部。特点有现场可视位置指示器，快速调整位置凸轮。外壳防护型（IP67）和防爆型（ExdⅡBT4）。

气动电气定位器模块式设计，通过连接支架可直接安装在执行器上部。把控制系统给出的直流电流信号4-20mADC转换成驱动调节阀的气源信号，控制调节阀动作。同时根据调节阀的开度进行反馈，使阀门位置能够按系统输出的控制信号进行正确的定位。

气源处理三联件包括空气减压阀、过滤器、油雾器三大件。其中：减压阀对气源压力起减压稳压作用，可减少因气压突变时对阀门和执行器等硬件的损伤；过滤器用于对气源的清洁，可过滤掉空气中的水分，避免水分随气体进入气动装置；油雾器可对机体运动部件以及不方便加油的部件进行润滑，大大 延长装置的使用寿命。

离合式阀门减速器本减速器与气动装置配合使用，用于阀门90°的开启，实现气动阀门的自动和手动。减速器底面与阀门连接，支架面与气缸连接，阀轴与蜗轮内孔配合穿过，阀轴端与气缸内孔配合。工作过程，提起限位销，旋转偏心装置180°，使蜗杆、蜗轮脱离啮合，通气时，气缸带动阀轴、蜗轮同转，实现气动；不方便通气时，提起限位销，反向旋转偏心装置180°，蜗杆与蜗轮啮合，手动转动手轮，带动阀杆转动，气缸活塞随动，阀门实现手动操作。
